BC-DGDZP2S初中高級電工電子電拖PLC考核實訓臺電路電氣試驗裝置

 一、功能概述

1、本實驗臺為鈑金結構，由實驗掛箱、功能模塊、實驗桌、儲藏柜等組成。結構牢固、規格標準、外型美觀大方，現已擁有十多項專利。

2、實驗掛箱采用可拆分式“模塊”結構，具有任意組合，利于功能升級:同時也解決整機維修難的問題，只要將體積小的掛箱寄回廠家就可以快速、方便的解決相應的問題。為保證實驗安全，高壓電源輸入輸出采用高安全、可靠的互套插座；低壓信號、電源模塊采用大、小兩種市場上常用大小的插座輸出，這中雙插座接口輸出方便適合不同接插線、連接口的使用。

3、實驗內容包括“電路分析”“電工基礎”“電工學”“電子技術”“電子學”“模擬電子技術”“數字電子技術”

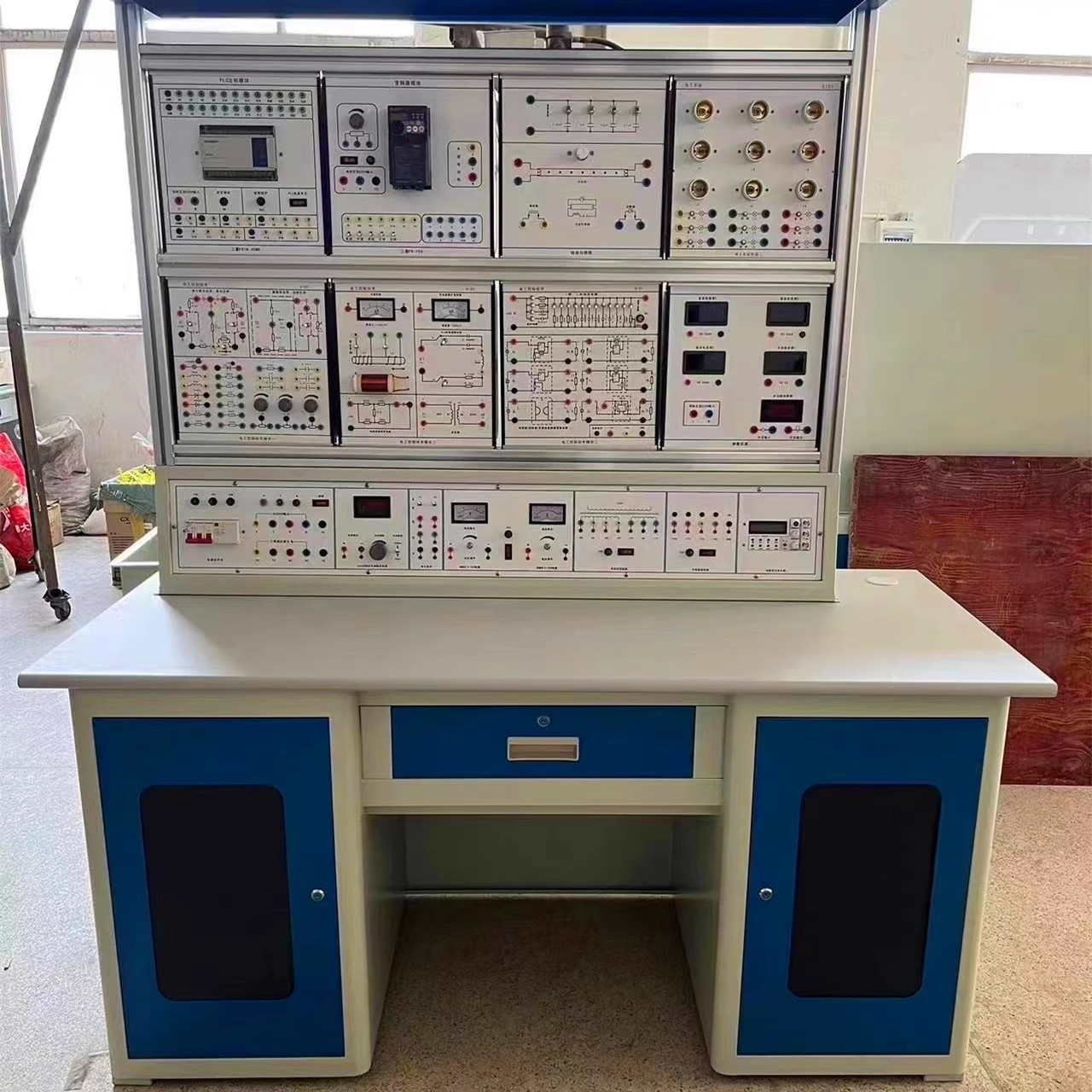

                                                                                 （參考圖片以實物為準）

二、技術性能

2.1：輸入電壓：三相五線制 380 V（1±10%）50 Hz；

2.2：工作環境：環境溫度為：-5℃～＋40℃；

2.3：裝置容量：＜1KVA；

2.4：安全保護：漏電動作電流≤30mA 過流保護、熔斷器保護；

2.5：平臺外形尺寸：≤1600mm×700mm×1600mm

三、基本配置及功能

由實驗桌、電源模塊（功能模塊）、實驗掛箱、實驗器材等組成。

3.1：實訓臺桌

3.1.1：實驗臺桌主體結構采用鈑金設計，圓弧折彎，美觀大方。柜門采用有機玻璃設計，內部存放，一目了然。

3.1.2：臺面材質：為實芯理化板，耐磨堅固耐用，前部厚度不小于20mm。

3.2：功能模塊

功能模塊高壓電源輸入輸出采用高安全、可靠的互套插座；低壓信號、電源采用大、小兩種市場上常用大小的插座輸出，這種雙插座接口輸出方便適合不同接插線、連接口的使用。

3.3：實驗掛箱

實驗掛箱面板正面印有原理圖及符號，反面焊有相應元器件，需要測量及觀察的部分裝有鎖緊式接插件，使用方便、直觀、可靠，實驗電路采用單元電路方式設計，每個單元電路以基本電路為主，連接不同的元件為該電路參數或通過不同的單元電路組合，完成不同的實驗要求。

【性能參數】

1、工作環境：電源輸入AC 380(1±10%）V；溫度-10℃～+40℃；相對濕度<85%(25℃)；海拔高度：<4000m。

2、交流輸出：多組交流低壓輸出，波段開關換擋，市電220V插座輸出，三相調壓輸出。

3、直流輸出：±12V、±5V固定穩壓電源輸出，帶短路保護。雙組DC 0～30V輸出，具備過流過載保護，斷電自恢復。

4、函數信號發生器：2MHz可調信號源,采用高性能電路控制，反應速度快、波形穩定，可輸出波形正弦、三角、方波。

5、恒流源：500mA恒流源連續可調輸出，數字電流表指示。

6、儀表：配備3只直流50mA電流表，1只交流5A電流表，1只智能單相功率表（含電流、電壓、功率、功率因素等）。

7、其他：單次脈沖輸出兩組。

【主要配置】

1. 三相電源實驗儀器

配置交流三相五線380V±5%電源，具備急停控制，過載、過壓、過流等保護功能，配置三相調壓器（功率≥1500W）及其過流過載的保護裝置。

1. 恒流源及常用穩壓源

直流穩壓電源：提供正負12V直流穩壓電源輸出，提供正負5V直流穩壓電源輸出。

恒流源：0--500mA連續無極可調，數字表顯示，開路保護，并可隨時切換低量程檔位輸出在微控制電路實驗中起到絕對精度誤差。

    單次脈沖：可以輸出高低脈沖信號。

1. 信號發生器

1、波形：正弦波、三角波、方波。

2、頻率范圍：0.1Hz－2MHz連續可調。

3、正弦波失真度：10Hz-100KHz小于1%。

4、輸出幅度：正弦波大于0-10Vp-p。

5、具備頻率計功能。

1. 電工實驗掛箱

基爾霍夫電流定律的驗證、基爾霍夫電壓定律的驗證、疊加定律的驗證、戴維南定理的驗證。

1. 儀表掛箱

配備3只直流50mA電流表，1只交流5A電流表，1只智能單相功率表（含電流、電壓、功率、功率因素等）。

1. 電容與照明掛箱

設有多種電容值的電容，內置環形日光燈光管，透光開窗，無灼傷風險。完成提高日光燈功率因素實驗，探究負載與功率因數的關系。

1. 白熾燈掛箱

通過調壓器與九只白熾燈，探究三相負載的星三角連接關系。

1. 變壓器掛箱

變壓器同名端判斷的方法。

1. 模擬電子技術實驗掛箱一/模擬電子技術實驗掛箱二

設有二極管/三極管的簡單測試；單極放大/兩級放大/多級放大電路；射極跟隨器電路；差動放大電路；場效應管放大電路；集成運放基本測試電路；集成運放比例求和電路；集成運放的積分/微分電路；電壓比較器；RC正弦波振蕩電路；LC振蕩器及選頻放大器；有源濾波器；集成功率放大器；互補對稱功率放大器；集成穩壓器；串聯穩壓電路；晶閘管可控整流電路等；掛箱面板正面印有原理圖及符號，反面焊有相應元器件，使用方便、直觀、可靠。

1. 數字電子技術實驗掛箱三

設有8組8421共陰、共陰共陽數碼管各2組,16P活動插座6只，14P活動插座6只、二極管及三極管特性單元實驗電路；555電路，萬能擴展部分等，以及實驗所需的芯片及器件。可以完成基本門電路的測試；編碼器/譯碼器電路；RS/JK/D等觸發器；計數器/加法器/移位寄存器等；七人表決電路/智能交通燈電路/秒表設計電路/智能競賽搶答器/數字頻率計的設計等；掛箱面板正面印有原理圖及符號，反面焊有相應元器件，使用方便、直觀、可靠。

1. 電力拖動實驗掛箱一/電力拖動實驗掛箱二

配備有按鈕開關、旋鈕開關、時間繼電器、多只交流接觸器等。可完成電力拖動相關實驗項目，如點動控制三相電機正反轉，接觸器自鎖控制線路等。

1. 可編程實訓掛箱：配置西門子PLC 主機SMART 200-SR30系列。

2. 變頻控制掛箱：配置西門子V20/0.37KW 系列。

3. 可編程對象實驗掛箱：配備兩個，8種實訓內容，自動送料裝車控制、四節輸送帶控制、電動機控制、步進電機控制、四層電梯模擬控制、十字路口交通燈控制、LED數碼管控制、基本指令控制。

實訓電動機：采用三相380V異步電機，專為實驗設計，以護套插座形式引出各接線端子，可進行星三角不同形式的接線。

實訓連接線：根據不同實訓項目的特點，配備兩種不同規格的實訓連接線，強弱電均采用高可靠護套結構用槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯己烯絕緣層，具有柔軟、耐壓高，強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；兩種導線都只能配合相應內孔的插座，不能混插，大大提高了實訓的安全及合理性。

基本配置：

四、實驗項目（部分）

電工基礎

1.基本電工儀表的使用與測量誤差的計算

2.基爾霍夫定律的驗證

3.電路元件伏安特性的測量

4.疊加原理的驗證

5.電壓源與電流源的等效變換

6.戴維南定理

7.雙口網絡測試

8.受控源VCVS、VCCS、CCVS、CCCS的研究

9.典型電信號的觀察與測量

10.RC一階電路的響應測試

11.R、L、C元件阻抗特性的測定

12.RC選頻網絡特性測試

13.互感電路觀測

14.三相交流電路電壓、電流的測量

15.三相電路功率的測量

16.回轉器

17.電阻的串并聯電路

18.電流互感器

19.R、L、C串聯諧振電路的研究

20.二階動態電路響應的研究

模擬部分：

1.常用電子儀器的使用

2.二極管的簡單測試

3.晶體三極管輸入輸出特性實驗

4.單級放大電路

5.兩級放大電路

6.負反饋放大電路

7.射極跟隨器

8.差動放大電路

9.場效應管放大器

10.RC正弦波振蕩電路

11.LC振蕩器及選頻放大器

12.集成運放的基本參數測試

13.集成運放比例求和運算電路

14.集成運放的積分、微分電路

15.集成運放的電壓比較器電路

16.集成功率放大器

17.集成穩壓器

數電部分：

1.晶體管開關特性、限幅器與鉗位器

2.TTL集成邏輯門的邏輯功能與參數測試

3.TTL集成邏輯電路的連接和驅動

4.組合邏輯電路的設計與測試

5.編碼器及其應用

6.譯碼器及其應用

7.數據選擇器及其應用

8.RS觸發器及其應用

9.JK觸發器及其應用

10.D觸發器及其應用

11.計數器及其應用

12.移位寄存器及其應用

13.使用門電路產生脈沖信號

14.單穩態觸發器與施密特觸發器

15.555時基電路及其應用

電拖部分：

1.三相異步電動機直接啟動控制電路

2.三相異步電動機點動控制電路

3.三相異步電動機自鎖控制電路

4.三相異步電動機按鈕聯鎖正反轉控制電路

5.三相異步電動機接觸器聯鎖正友轉控制電路

6.三相異步電動機雙重聯鎖正反轉控制電路

7.三相異步電動機工作臺自動往返控制電

8.三相異步電動機的兩地控制電路

9.接觸器控制的Y-△控制

10.時間繼電器控制的Y-△控制

PLC 部分：

1：基本指令的編程模塊

2：四節傳送帶模塊

3：電動機的自動控制模塊

4：步進電機的PLC控制模塊

5：多層電梯控制模塊

6：十字路口交通燈的PLC控制模塊

7：運料小車控制模擬模塊

8：數碼顯示控制實驗

9：變頻器的控制

五、帶有以下軟件資料：

 *1、PLC電腦仿真軟件，可以在電腦上面動畫畫面上模擬仿真，動畫模擬時可以監視運行程序并可看到相應程序I/O變量的狀態變化，程序及電腦動畫模擬仿真至少包含:1 數字量基本指令程序及電腦模擬仿真、2模擬指令練習程序及電腦模擬仿真、3七段數碼顯示程序及電腦模擬仿真、4四節傳送帶程序及電腦動畫模擬仿真、5交通燈程序及電腦動畫模擬仿真、6液體混合程序及電腦動畫仿真、7電梯控制程序及電腦動畫仿真、8星三角啟動程序及電腦動畫仿真、9舞臺霓虹燈程序及電腦動畫仿真、10天塔之光控制程序及電腦動畫仿真、11小車控制程序及電腦動畫仿真、12自動售貨機程序及電腦仿真、13機械手程序及電腦動畫仿真、14水塔水位控制程序及電腦動畫仿真

* 2、PLC仿真實訓：

（1）通過FLASH虛擬環境實時顯示PLC的運行狀態

（2）可以實現PLC虛擬接線，并對接線進行錯誤檢查

（3）PLC編程訓練、PLC程序編寫測試等功能

（4）實現PLC運行模擬，對錯誤程序進行檢查

* 3、學習電工技術的電工技能與實訓仿真教學系統軟件：在軟件中可以學習：電工基本常識與操作、電工儀表、照明電路安裝、電機與變頻器、低壓電器、電工識圖。在軟件里面可以進行電動機控制的看圖接線模擬仿真包含：1.三相電機帶過載保護的運轉控制 2．三相電機聯動控制、行程控制 3．自藕降壓起動三相電機控制 4．接觸器Y/△啟動三相電機控制 5．時間繼電器Y/△啟動三相電機控制 6．三相電機機械制動控 7．三相電機反接制動控制8．三相電機能耗制動控制9．接觸器控制雙速三相電機調速控制10．電動葫蘆控制11．三相電機繞線式電動機起動控制12．C620車床電氣控制 13．M7120平面磨床控制電路14．Z535鉆床電氣控制電路15．直流電動機調速控制16．直流電動機制動控制17．直流電動機正反轉控制,可以將鼠標放到器件觸點上觀察各觸點的名稱及電路符號，將鼠標放到原理圖中器件符合上可查看器件名稱和作用，按照原理圖中給出的先后順序在實物圖形中練接導線、接線是否正確會有提示，在電腦上布局接好線后，可以在電腦上模擬運行，合上電源開關，按動按鈕進行運行操作。

* 4、電工照明實訓仿真軟件：試驗1: 單極開關控制電路試驗2: 觸摸開關控制電路試驗3: 感應開關控制電路試驗4: 聲控開關控制電路試驗5: 單極開關串聯控制電路試驗6: 單極開關并聯控制電路試驗7: 單極開關混聯控制電路試驗8: 白熾燈并聯電路試驗9: 白熾燈混聯電路試驗10: 日光燈控制電路試驗11: 單相電度表直接安裝電路試驗12: 單相電度表間接安裝電路試驗,  電工電拖實訓仿真部分：試驗13: 異步電動機手動單向運轉控制試驗14: 異步電動機點動控制試驗15: 異步電動機自鎖控制試驗16: 具有過載保護自鎖控制試驗17: 異步電動機單向點動起動控制試驗18: 異步電動機兩地控制試驗19: 異步電動機聯鎖正反轉控制試驗20: 正反轉點動、起動控制試驗21: 雙重聯鎖正反轉控制試驗22: 自動往返控制試驗23: 電機延時啟動控制試驗24: 自動順序起動控制試驗。

17、送PLC編程視頻教程資料90G容量以上，至少包含以下內容：

1. 西門子PLC s7-200 SMART入門版視頻教程38講 （2.2G)

2. 西門子S7-200SMARTPLC編程應用入門72講(3.0G)

3. 西門子S7-200 SMART PLC精品課120講（14.9G)

4. 西門子S7-200SMART通信功能介紹22講（3.8G)

5. 西門子smart200基礎與提高教程81課時（3.2G)

6. 西門子S7-200smart現場課74課時（31.2G)

7. 西門子S7-200smart PLC高級應用班18課（6.5G)

8. S7-200smart編程入門綜合應用33課全（8.1G)

9. S7-200SMART高速脈沖輸入輸出功能介紹15課(5.3G)

10. SMART PLC通信案例精講8課時 (780M)

11. 200SMART編程視頻中級教程26課(10.8G)

贈送資料PLC編程視頻教程200G容量（下載），其中小部分截圖：

文件夾截圖：

視頻文件截圖：

縮略圖截圖高清：
