PLC考試機山東省2024春季高考技能測試機電技術類專業實操部分考核平臺XK-JNT1

一、設備結構

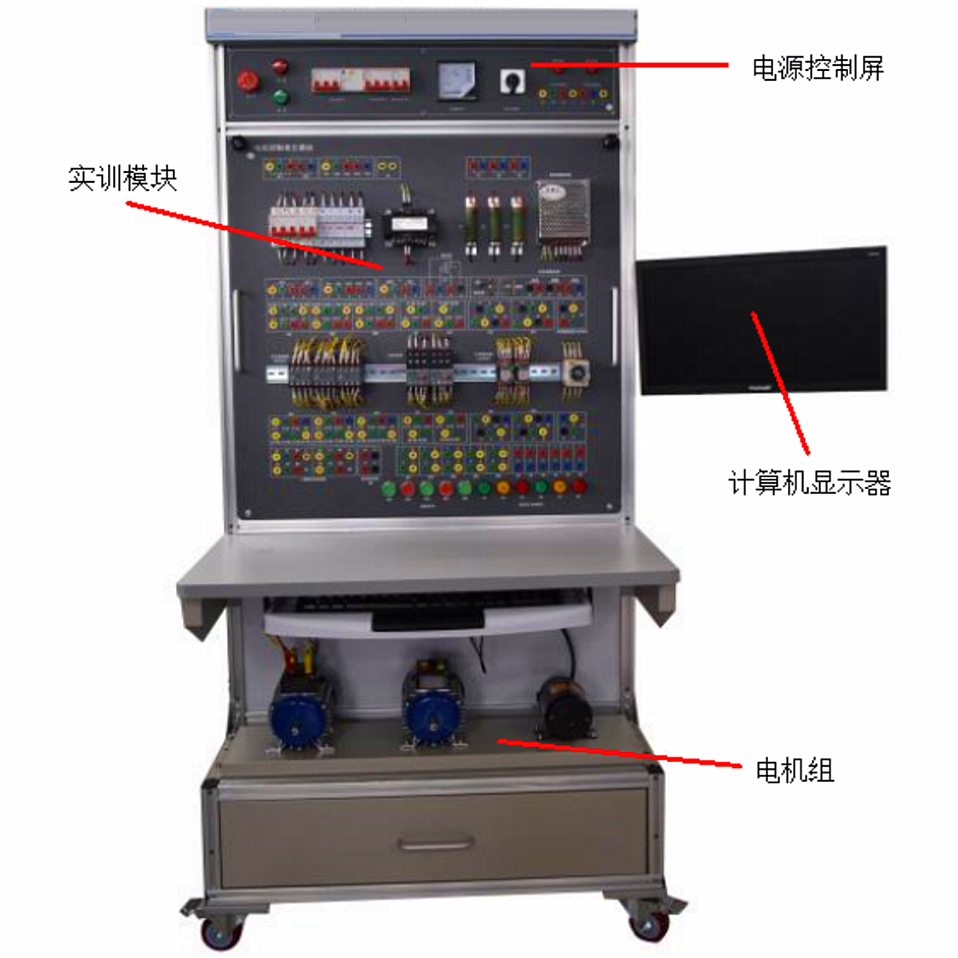

      機電技術技能實訓考核裝置由電源控制屏、PLC單元模塊、電機控制單元模塊、家用配電單元模塊、網孔板、電機組等構成，不含電腦及顯示器，其結構如圖1所示:

                                   圖1

二、電源控制屏

       裝置的電源采用三相五線交流電源，具有漏電保護;具有急停按鈕、電源指示燈和供電指示燈;具有電源電壓指示;提供1路三相電源輸出,帶自動空氣開關控制;提供1路單相電源輸出，帶自動空氣開關控制。

三、PLC單元模塊

1.概述

      PLC單元模塊包含斷路器、熔斷器、DC24V開關電源、三菱FX3U-32MR PLC（可定制用西門子PLC）、三菱FR-E740變頻器（可定制用西門子變頻器）、 交流接觸器、熱繼電器、中間繼電器、可插拔式模擬負載模塊、按鈕開關.指示燈等電氣元件，所有電氣元件的引線全部轉接到安全插孔上。掛箱內部具有自動

智能巡線系統,可自動檢測外部接線的正確性。

2、配置清單

3、附件:三菱PLC編程電纜、數字式萬用表(UT39A+ )等。

4、軟件版本:

PLC編程軟件: GX Works2

贈送PLC編程視頻教程資料：

升級增加85G容量PLC高清視頻教程的下載鏈接中的文件夾：

文件夾里面內容的部分截圖：

工程例程：
