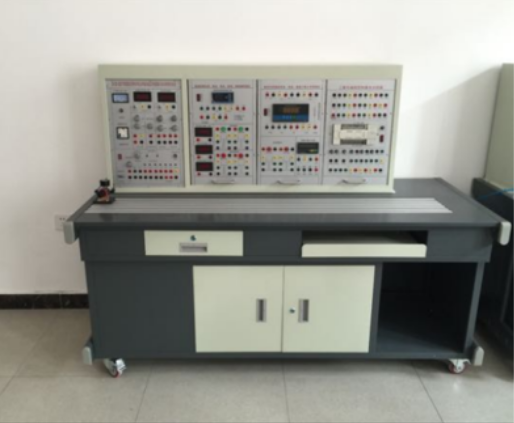

BCZC-GYCGQ22A工業級傳感器組件檢測實訓成套系統

一、總體要求和概述

       本實訓裝置是將工業傳感器、工業模型有機結合的新一代傳感器應用技術及實訓設備，可以使學生在校期間了解并認識現代化生產中測試與控制的實際情況

1、傳感器能與主機相連，可通過二次儀表或其它轉換電路。

2、傳感器包含以下清單中的至少15種常用種類，但不限于以下清單，

二、基本技術指標

1、工作電源：單相三線，AC220V±5%，50Hz

2、安全保護：漏電保護（動作電流≤30mA），過流保護，熔斷器保護

3、額定功率：≤0.5kW

4、環境溫度：-10℃～40℃

5、相對濕度：≤85%

6、外形尺寸：1600×800×1386mm

三、實訓單元

實訓單元包括傳感器、氣缸運動單元、直線軸運動單元，實訓單元可根據實訓項目自由組合、任意更換。學生可以方便地利用迭插導線進行實訓。

1、壓力傳感器單元：含壓力傳感器、機械式壓力表、氣壓接頭等

2、超聲波傳感器單元：控制主板（帶液晶顯示）、超聲波傳感器、反射板

3、電容傳感器單元：含歐姆龍電容傳感器、信號調理單元

4、電感傳感器單元：含電感傳感器、信號調理單元

5、接近式傳感器單元：含歐姆龍接近傳感器、信號調理單元

6、光電式傳感器單元：含歐姆龍光電傳感器、信號調理單元

7、材料分揀單元：含亞德客的磁性開關、氣缸、電磁閥

8、直線軸運動單元：含直流電機、絲杠、調速板

四、技術參數

1、電壓表：DC0～200V，分2V，20V，200V三擋，三位半顯示，精度0.5級

2、電流表：DC0～5A、0～2A、0～200mA，三位半顯示，精度0.5級

3、PID 智能溫控儀表：輸入信號：PT100熱電阻、K型熱電偶，輸出模擬量信號：4～20mA、

4、開關量信號智能傳感器數顯表：輸入模擬量信號：4～20mA、0～10V，輸出模擬量信號：4～20mA、開關量信號

5、智能計數/計米表：輸入脈沖信號：方波、正弦波 5≤H≤30V、0≤L≤2V 上升沿觸發，輸出類型：繼電器觸點輸出

6、熱電偶傳感器：室溫～120℃

7、PT100熱電阻傳感器：室溫～120℃

8、壓力傳感器：300kPa

9、電容傳感器：量程40mm

10、電感傳感器：量程10mm

11、磁性開關：量程10mm

12、旋轉變壓器：勵磁電壓60V，頻率400Hz，變比0.56，單相電源

五、實訓項目

1、熱電偶傳感器PID溫度控制實訓

2、熱電阻傳感器PID溫度控制實訓

3、壓力傳感器智能儀表控制實訓

4、電容式傳感器利用性能檢測實訓

5、電感式傳感器利用性能檢測實訓

6、接近傳感器利用性能檢測實訓

7、磁性開關利用性能檢測實訓

8、電容式、電感式、接近型傳感器及磁性開關綜合應用（控制實訓）

9、光敏傳感器溫度控制實訓

10、超聲波傳感器實訓

11、光電式傳感器實訓

12、編碼器智能儀表控制實訓

13、旋轉變壓器智能儀表控制實訓
