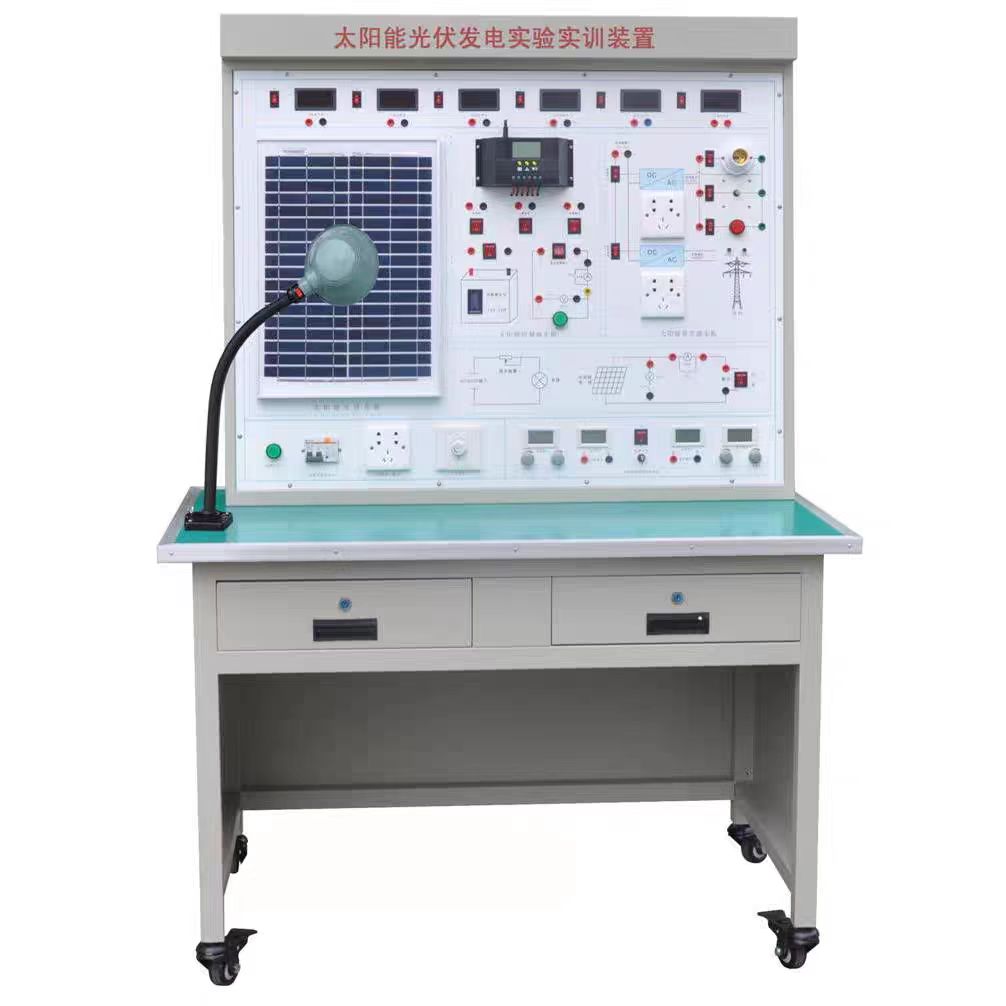

太陽(yang)能(neng)光伏(fu)發電實(shi)驗實(shi)訓(xun)裝置MY-PV18蓄(xu)電池并(bing)網(wang)逆變器教學(xue)實(shi)驗臺

一、概述：

  太陽能光伏發電系統實驗實訓裝置-是基于太陽能(neng)(neng)(neng)發電(dian)(dian)(dian)，電(dian)(dian)(dian)能(neng)(neng)(neng)的(de)(de)整流、儲存(cun)和逆(ni)變(bian)于一(yi)體的(de)(de)實訓裝置(zhi)(zhi)。系統(tong)分別(bie)由模擬太陽裝置(zhi)(zhi)、光伏電(dian)(dian)(dian)池(chi)(chi)、控(kong)(kong)制(zhi)(zhi)器模塊(kuai)、離網(wang)逆(ni)變(bian)模塊(kuai)、同步并網(wang)模塊(kuai)、儀表監(jian)測模塊(kuai)、交直流負載模塊(kuai)，7 個部分組(zu)成裝置(zhi)(zhi)采用串聯式(shi)PWM充(chong)電(dian)(dian)(dian)控(kong)(kong)制(zhi)(zhi)方(fang)式(shi)，使充(chong)電(dian)(dian)(dian)回路(lu)的(de)(de)電(dian)(dian)(dian)壓損(sun)失較原二極管充(chong)電(dian)(dian)(dian)方(fang)式(shi)降低一(yi)半，充(chong)電(dian)(dian)(dian)效率較非PWM高(gao)3－6%;過(guo)放(fang)恢復(fu)的(de)(de)提升(sheng)充(chong)電(dian)(dian)(dian)，正常的(de)(de)直充(chong)，浮(fu)充(chong)自動控(kong)(kong)制(zhi)(zhi)方(fang)式(shi)有利于提高(gao)蓄電(dian)(dian)(dian)池(chi)(chi)壽(shou)命。多種保(bao)(bao)(bao)護功(gong)能(neng)(neng)(neng)，包括蓄電(dian)(dian)(dian)池(chi)(chi)反(fan)接、蓄電(dian)(dian)(dian)池(chi)(chi)過(guo)、欠壓保(bao)(bao)(bao)護、太陽能(neng)(neng)(neng)電(dian)(dian)(dian)池(chi)(chi)組(zu)件短路(lu)保(bao)(bao)(bao)護，具有自動恢的(de)(de)輸(shu)出過(guo)流保(bao)(bao)(bao)護功(gong)能(neng)(neng)(neng)，輸(shu)出短路(lu)保(bao)(bao)(bao)護功(gong)能(neng)(neng)(neng)。

二、主要技術指標及規格：
實訓裝置外形尺寸約：1200*700*1700mm
1.太陽能電池組具體參數如下：
◆ 峰值功率：30W
◆ 最大功率電壓：17.5V
◆ 最大功率電流：1.95A
◆ 開路電壓：22V
◆ 短路電流：2.2A
◆ 安裝尺寸：350*490*18mm
2.太陽能控制器具體功能如下
◆ 使用單片機和專用軟件，實現智能控制，自動識別24V系統。
◆ 采用串聯式PWM充電控制方式，使充電回路的電壓損失較原二極管充電方式降低一半，充電效率較非PWM高3－6%;過放恢復的提升充電，正常的直充，浮充自動控制方式有利于提高蓄電池壽命。
◆ 多種保護功能，包括蓄電池反接、蓄電池過、欠壓保護、太陽能電池組件短路保護，具有自動恢的輸出過流保護功能，輸出短路保護功能。
◆ 具有豐富的工作模式，如光控，光控＋延時，通用控制等模式。
◆ 浮充電溫度補償功能。
◆ 使用了數字LED顯示及設置，一鍵式操作即可完成所有設置，方便直觀。
3.蓄電池：
◆ 自放電率低
◆ 使用壽命長
◆ 深放電能力強
◆ 充電效率高 工作溫度范圍寬
4.離網逆變器：正弦波逆變器，具體功能參數如下：
◆ 純正弦波輸出(失真率<4%)
◆ 輸入輸出完全隔離設計
◆ 能快速并行啟動電容、電感負載
◆ 三色指示燈顯示，輸入電壓,輸出電壓，負載水準和故障情形
◆ 負載控制風扇冷卻
◆ 過壓/欠壓/短路/過載/超溫保護
5．負載：
◆ 直流負載包括：LED燈，風機等；
◆ 交流負載包括：節能燈和交流電機等。
6.并網逆變器：
并網逆變器具有DC－DC和DC－AC兩級能量變換的結構。DC－DC變換環節調整光伏陣列的工作點使其跟蹤最大功率點；DC－AC逆變環節主要使輸出電流與電網電壓同相位，同時獲得單位功率因數。
7.監測儀表：
完成實驗時數據的讀取，可監測太陽能電池組的電壓和電流；并網逆變器輸出的電壓和電流；離網逆變器輸出的電壓和電流。
三、太陽能光伏發電系統實驗實訓裝置-實驗項目：

實驗一 太陽能光伏板能量轉換實驗
實驗二 環境對光伏轉換影響實驗
實驗三 太陽能電池光伏系統直接負載特性實驗
實驗四 太陽能控制器工作原理實驗
實驗五 接反保護實驗
實驗六 太陽能控制器對蓄電池的過充保護實驗
實驗七 太陽能控制器對蓄電池的過放保護實驗
實驗八 夜間防反充實驗
實驗九 離網型逆變器工作原理實驗
實驗十 獨立光伏發電實驗
實驗十一 并網型逆變器工作原理實驗
實(shi)驗十(shi)二 光伏并網實(shi)驗
