1

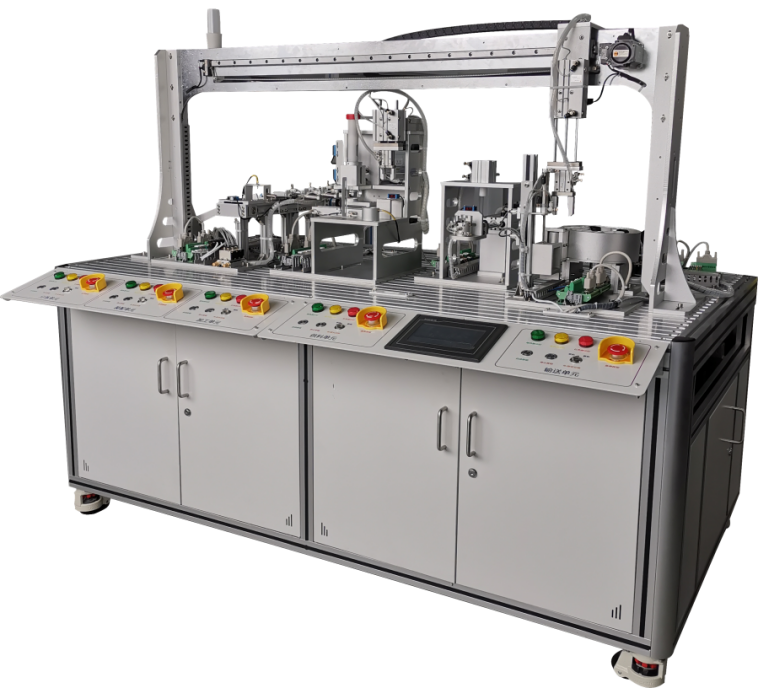

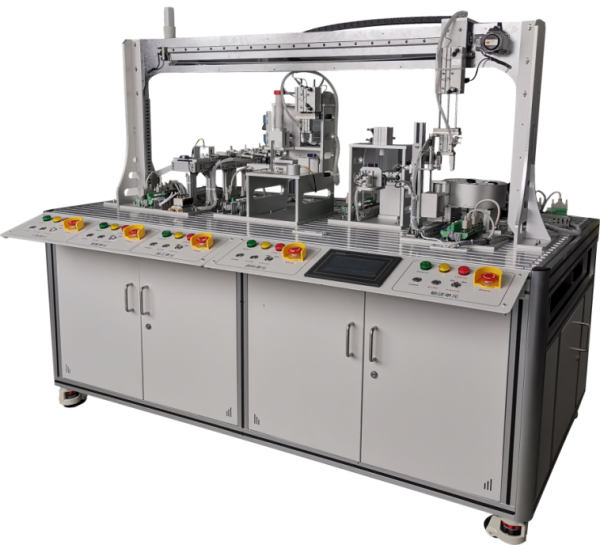

實訓桌

尺寸規格：≥1880mm×1040mm×800mm采用高強度工業鋁型材及數控鈑金結合工藝,配置高承載福馬輪，載重≥500KG安裝高度≥100mm，支持高度調節。雙面雙開門控制柜,控制柜電氣安裝采用網孔板,設備安裝靈活。

桌面：整體外框架結構采用不低于4080工業鋁型材，內部設備安裝面由≥12條長度≥1800mm的2080工業級鋁型材組搭而成；桌面上開四個槽型過線孔，套有工程塑料防護套。

桌腳：由總長度≥580mm的4040型工業鋁型材及總長度≥700mm的40R弧形立柱組合而成，既加強設備的穩定性，弧面設計又提高了設備的安全性和美觀。

萬向腳輪支撐梁：由兩條長度≥1800mm的4040型工業鋁型材構成，與桌腳構成穩定連接，提高設備的強度與穩定性。

1

臺

2

輸送單元

主要包括龍門架、機械手，直線輸送機構，多功能安裝支架，同步輪，同步帶, 帶保護接線端子單元等組成。

具體配置（包括但不限于以下）：

1) 龍門架一臺，采用≥10mm厚度鋁板及鋼板組合加工制作，包括橫梁與左右支架。軸承鋼直線導軌寬度≥20mm,高度≥17mm，總長度≥1200mm,配套方形滑塊一個，行程開關≥2只。

2) 同步帶輪一套，同步帶寬度≥20mm，總長度≥3000mm,同步輪2個，其中一個帶凸臺，齒數≥28。

3) 坦克鏈一條，材質尼龍，半封閉式，不低于15*30，內開R28或以上。

4) 三桿氣缸一只，缸徑≥20mm,行程≥100m,配2支專用磁性開關及節流閥。平行手指氣缸一支，手指長度≥20mm,配2支專用磁性開關及節流閥。單電控2位五通電磁閥1只，接口管徑PT1/8。雙電控2位五通電磁閥1只，接口管徑PT1/8。

5）≥25芯的信號板2個，采用導軌式安裝設計，輸入輸出信號各一組，螺釘式接線端子轉直插式標準鍍金工藝DB25接頭，具有優異的導電性及抗干擾性能。

1

套

3

輸送單元電氣控制系統

輸送單元電氣控制系統采用可拆卸網孔板設計，所有電氣元件根據標準電氣線路安裝于網孔板上，電氣控制系統與控制對象采用對插式接頭設計，方便拆卸安裝。

電氣配置（包括但不限于以下）：

1）電工專用網孔板一張，采用數控沖孔，鈑金折彎，靜電噴塑工藝，尺寸≥：800mm*400mm，含3030線槽。

2） ≥25芯的信號板2個，采用導軌式安裝設計，輸入輸出信號各一組，螺釘式接線端子轉直插式標準鍍金工藝DB25接頭，具有優異的導電性及抗干擾性能。DB25對接線2條，長度≥3米。

3） 2P空氣開關≥1個，1P空氣開關≥1個，五孔插座≥1只輸出220V電源。

4） 24V導軌式開關電源，輸出電流≥5A.

5） CPU控制系統:≥14點集成24V直流數字量輸入（漏電流/源電流（IEC 1型漏電流）），≥10點集成數字量輸出，≥24 V直流2點集成模擬量輸入，0 至 10 V。≥2點脈沖輸出 (PTO)，頻率≥100 kHz脈沖寬度調制輸出 (PWM)，≥ 100 kHz集成以太網接口（TCP/IP native、ISO-on-TCP），≥6 個快速計數器，帶有可參數化的使能和復位輸入，可以同時用作帶有 2 點單獨輸入的加減計數器，或用于連接增量型編碼器。

6） 操作板一套，含黃綠紅指示燈各1只，啟動/停止按鈕各1個，切換按鈕1個，急停按鈕1個。

7） 伺服系統1套：控制方式包括但不限于位置控制, 速度控制, 轉矩控制, 全閉環控制，編碼器反饋23 bit（8388608 分辨率）7線串行絕對式編碼器，響應頻率≥3KHZ，通用輸入輸出≥16點，模擬信號≥5點，功率≥400W，通訊支持USB, RS232, RS485等，編碼器插頭電源線插頭，IO插頭。配動力線與編碼器線≥3m。

1

套

4

供料單元

供料單元采用模塊分體式設計，能夠靈活的安裝與拆卸組合。主要包括旋轉料盤，提料氣缸，物料檢測傳感器部件，安裝支架平臺,材料檢測裝置部件,帶保護接線端子單元等組成。

底板：采用≥10mm厚度方形經陽極氧化高強度鋁板，尺寸≥300mm*400mm，保證了設備的穩定行和水平度；旋轉盤為鋁塊數控加工制作，壁厚≥10mm，直徑≥200mm，底板上開有專用的槽型定位孔，可在桌面任意位置通過螺絲連接，保證了設備安裝的靈活性牢固，穩定。

供料支撐架：采用≥10mm厚度高強度鋁板搭建而成。

配置（包括但不限于以下）：

1) ≥25芯的信號板2個，采用導軌式安裝設計，輸入輸出信號各一組，螺釘式接線端子轉直插式標準鍍金工藝DB25接頭，具有優異的導電性及抗干擾性能。

2) 直流減速電機≥1個，額定電壓24V，帶減速機構。

3) 迷你氣缸≥1支，行程≥60MM,配套2個磁性開關及2個節流閥。

4) 光電開關≥2支,額定電壓24V，檢測距離10-40mm可調節。

5) 電磁閥≥1支，采用2位五通單電控電磁閥，接口管徑PT1/8。

1

套

5

供料單元電氣控制系統

供料單元電氣控制系統采用可拆卸網孔板設計，所有電氣元件根據標準電氣線路安裝于網孔板上，電氣控制系統與控制對象采用對插式接頭設計，方便拆卸安裝。

配置（包括但不限于以下）：

1) 電工專用網孔板一張，采用數控沖孔，鈑金折彎，靜電噴塑工藝，尺寸：≥800mm*400mm，含3030線槽。

2) ≥25芯的信號板2個，采用導軌式安裝設計，輸入輸出信號各一組，螺釘式接線端子轉直插式標準鍍金工藝DB25接頭，具有優異的導電性及抗干擾性能。DB25對接線2條，長度≥3米。

3) 2P空氣開關≥1個，1P空氣開關≥1個，五孔插座≥1支輸出220V電源。

4) 24V導軌式開關電源，輸出電流≥3A。

5) CPU控制系統:≥14點集成24V直流數字量輸入（漏電流/源電流（IEC 1型漏電流）），≥10點集成數字量輸出，≥24 V直流2點集成模擬量輸入，0 至 10 V。≥ 100 kHz集成以太網接口（TCP/IP native、ISO-on-TCP），≥6 個快速計數器。

6) 操作板一套，含黃綠紅指示燈各1個，啟動/停止按鈕各1個，切換按鈕1個，急停按鈕1個。

1

套

6

加工單元

加工單元采用模塊分體式設計，能夠靈活的安裝與拆卸組合。主要包括滑動料臺，模擬沖頭和沖床, 帶保護接線端子單元等組成。

底板：采用≥10mm厚度方形經陽極化處理的高強度鋁板，尺寸≥345mm*290mm，保證了設備的穩定行和水平度；底板上開有四個圓角槽口定位孔，與桌面連接，保證了設備安裝的牢固，穩定。

加工站支撐架：采用≥10mm厚度經陽極化處理的高強度鋁板搭建而成。

配置（包括但不限于以下）：

1） ≥25芯的信號板2個，采用導軌式安裝設計，輸入輸出信號各一組，螺釘式接線端子轉直插式標準鍍金工藝DB25接頭，具有優異的導電性及抗干擾性能。

2） 三軸氣缸≥1只，行程≥125MM，配套2支磁性開關及2個節流閥。

3） 薄型氣缸≥1只，行程≥20MM，配套2只磁性開關及2個節流閥。

4） 三爪氣缸≥1只，行程≥6MM，配套2只磁性開關及2個節流閥。

5） 光電傳感器≥1只，額定電壓DC24V,檢測距離35mm-140mm可調節。

6） 電磁閥≥3只，采用2位五通單電控電磁閥，接口管徑PT1/8。

1

套

7

加工單元電氣控制系統

加工單元電氣控制系統采用可拆卸網孔板設計，所有電氣元件根據標準電氣線路安裝于網孔板上，電氣控制系統與控制對象采用對插式接頭設計，方便拆卸安裝。

配置（包括但不限于以下）：

1）電工專用網孔板一張，采用數控沖孔，鈑金折彎，靜電噴塑工藝，尺寸：≥800mm*400mm，含3030線槽。

2） ≥25芯的信號板2個，采用導軌式安裝設計，輸入輸出信號各一組，螺釘式接線端子轉直插式標準鍍金工藝DB25接頭，具有優異的導電性及抗干擾性能。DB25對接線2條，長度≥3米。

3） 2P空氣開關≥1個，1P空氣開關≥1個，五孔插座≥1只輸出220V電源。

4） 24V導軌式開關電源，輸出電流≥3A.

5） CPU控制系統:≥14點集成24V直流數字量輸入（漏電流/源電流（IEC 1型漏電流）），≥10點集成數字量輸出，≥24 V直流2點集成模擬量輸入，0 至 10 V。≥ 100 kHz集成以太網接口（TCP/IP native、ISO-on-TCP），≥6 個快速計數器。

6） 操作板一套，含黃綠紅指示燈各1個，啟動/停止按鈕各1個，切換按鈕1個，急停按鈕1個。

8

裝配單元

裝配單元采用模塊分體式設計，能夠靈活的安裝與拆卸組合。主要包括供料機構，送料單元，機械手裝配單元，放料臺，帶保護接線端子單元等組成。

底板：采用≥10mm厚度方形經陽極氧化高強度鋁板，尺寸≥368mm*320mm，保證了設備的穩定行和水平度；底板上開有六個圓角槽口定位孔，與桌面連接，保證了設備安裝的牢固，穩定，同時具備裝配站有橫、豎兩種裝配方法，保證了設備的靈活性和多樣性。

裝配站支撐架：采用≥10mm厚度方形經陽極氧化高強度鋁板搭建而成。

配置（包括但不限于以下）：

1） ≥25芯的信號板2個，采用導軌式安裝設計，輸入輸出信號各一組，螺釘式接線端子轉直插式標準鍍金工藝DB25接頭，具有優異的導電性及抗干擾性能。

2） 迷你氣缸≥2支，行程≥30MM，配套4個磁性開關及4個節流閥。

3） 行程≥100MM三軸氣缸1只，配套2支磁性開關及2個節流閥。

4） 行程≥50MM三軸氣缸1只，配套2支磁性開關及2個節流閥。

5） 雙軸氣缸1只，行程≥125mm，配套2個磁性開關及2個節流閥。

6） 光電傳感器≥4只，額定電壓DC24V,檢測距離35mm-140mm可調節。

7） 光纖傳感器≥1套，額定電壓DC24V, 帶電源逆接保護、輸出短路保護,光纖頭直徑6mm。

1

套

9

裝配單元電氣控制系統

裝配單元電氣控制系統采用可拆卸網孔板設計，所有電氣元件根據標準電氣線路安裝于網孔板上，電氣控制系統與控制對象采用對插式接頭設計，方便拆卸安裝。

配置（包括但不限于以下）：

1）電工專用網孔板一張，采用數控沖孔，鈑金折彎，靜電噴塑工藝，尺寸：≥800mm*400mm，含3030線槽。

2） ≥25芯的信號板2個，采用導軌式安裝設計，輸入輸出信號各一組，螺釘式接線端子轉直插式標準鍍金工藝DB25接頭，具有優異的導電性及抗干擾性能。DB25對接線2條，長度≥3米。

3） 2P空氣開關≥1個，1P空氣開關≥1個，五孔插座≥1只輸出220V電源。

4） 24V導軌式開關電源，輸出電流≥3A.

5） CPU控制系統:≥14點集成24V直流數字量輸入（漏電流/源電流（IEC 1型漏電流）），≥10點集成數字量輸出，≥24 V直流2點集成模擬量輸入，0 至 10 V。≥ 100 kHz集成以太網接口（TCP/IP native、ISO-on-TCP），≥6 個快速計數器。

6） 數字量擴展模塊：≥8點集成24V直流數字量輸入（漏電流/源電流（IEC 1型漏電流）），≥8點集成數字量輸出。

7） 操作板一套，含黃綠紅指示燈各1個，啟動/停止按鈕各1個，切換按鈕1個，急停按鈕1個。

8） 氣源處理器一套，調壓范圍0-1Mpa,最大流量500L/min

11

分揀單元

分揀單元采用模塊分體式設計，能夠靈活的安裝與拆卸組合。主要包括傳送帶機構，三相電機動力機構，分揀氣動組件，傳感器檢測單元，高精度反饋和定位機構，帶保護接線端子單元等組成。

底板：采用≥10mm厚度方形經陽極氧化高強度鋁板，尺寸≥550mm*350mm,保證了設備的穩定行和水平度；底板上開有六個圓角槽口定位孔，與桌面連接，保證了設備安裝的牢固，穩定，同時具備裝配站有橫、豎兩種裝配方法，保證了設備的靈活性和多樣性。

分料站支撐架：由20mm*400mm加工疊加而成，具備工業傳送的防震、防抖、打滑等功能。

傳感器支架，可在(0--400）mm之間進行無極定位。提高設備的靈活性

配置（包括但不限于以下）：

1) ≥25芯的信號板2個，采用導軌式安裝設計，輸入輸出信號各一組，螺釘式接線端子轉直插式標準鍍金工藝DB25接頭，具有優異的導電性及抗干擾性能。

2) 交流減速電機≥1臺，額定電壓三相220V，帶減速機構，功率≥15W。

3) 增量式碼盤≥1個，額定電壓DC12-24V，分辨率不低于500線。

4) 光電傳感器≥1只，額定電壓DC24V,檢測距離35mm-140mm可調節。

5) 光纖傳感器≥1套，額定電壓DC24V, 帶電源逆接保護、輸出短路保護,光纖頭直徑6mm。

6) 電感式傳感器≥1只，額定電壓DC24V,檢測距離0mm-8mm

6) 迷你氣缸≥3支，行程不低于70MM，配套3只磁性開關及6只節流閥。

1

套

12

分揀單元電氣控制系統

裝配單元電氣控制系統采用可拆卸網孔板設計，所有電氣元件根據標準電氣線路安裝于網孔板上，電氣控制系統與控制對象采用對插式接頭設計，方便拆卸安裝。

配置（包括但不限于以下）：

1）電工專用網孔板一張，采用數控沖孔，鈑金折彎，靜電噴塑工藝，尺寸：≥800mm*400mm，含3030線槽。

2）≥25芯的信號板2個，采用導軌式安裝設計，輸入輸出信號各一組，螺釘式接線端子轉直插式標準鍍金工藝DB25接頭，具有優異的導電性及抗干擾性能。DB25對接線2條，長度≥3米。

3） 2P空氣開關≥1個，1P空氣開關≥1個，五孔插座≥1只輸出220V電源。

4） 24V導軌式開關電源，輸出電流≥5A.

5） CPU控制系統:≥14點集成24V直流數字量輸入（漏電流/源電流（IEC 1型漏電流）），≥10點集成數字量輸出，≥24 V直流2點集成模擬量輸入，0 至 10 V。≥ 100 kHz集成以太網接口（TCP/IP native、ISO-on-TCP），≥6 個快速計數器。模擬量擴展模塊≥1路模擬量輸出。

6)單相變頻器，輸出三相AC220V，功率≥0.35KW，支持電腦在線參數調整,U/f、U2/f 的 ECO 模式；空閑狀態下的休眠模式,集成能耗和流量監控。

7）操作板一套，含黃綠紅指示燈各1個，啟動/停止按鈕各1個，切換按鈕1個，急停按鈕1個。

1

套

13

配電箱

配電箱采用≥2mm厚的鐵板整體折疊焊接而成，后期經過絕緣噴塑處理。各單元獨立供電，配有航空插頭，方便后期檢修維護。

1

套

14

觸摸屏

4核CPU 800M Hz的高性能嵌入式一體化觸摸屏，采用了10.2英寸高亮度TFT液晶顯示屏（分辨率1024×600），四線電阻式觸摸屏（分辨率4096×4096）。具備強大的圖像顯示和數據處理功能，豐富的通訊接口。

1

臺

15

靜音空氣壓縮機

單相電壓220V，電機額定功率≥550W，壓力≥0.7Mpa，最大流量≥30L/min。

1

臺

16

工具

見附表1

1

套

17

電腦推車

電腦推車為鋁木結構，結實耐用。尺寸：≥580*400*780mm。顯示器，鍵盤及鼠標分三層設計，不用時鍵盤托板和鼠標托板可以折疊收回，方便放置。鍵盤托板與人體坐在椅子上時彎曲的小臂高度一致，符合人體工程學，長久使用不宜疲憊。顯示器后設計有保護網，不會因為不小心造成顯示器摔落。帶自鎖腳輪。

1

臺

18

電氣仿真教學軟件

1)運行環境：必須能夠支持跨平臺需求，根據學校需要，必須能夠兼容運行在windows與Linux平臺。必須支持分辨率為1920*1080及以上，軟件啟動后獨占屏幕，采用菜單選項卡隨意切換二維與三維仿真系統界面，為保持系統操作的便利性，不額外彈出窗口，保持系統的簡潔與流暢。

2)同時渲染啟動：平臺內二維界面與三維界面同時渲染，做到小三維場景零延遲加載，對于較大三維場景采用后臺預加載技術，保持軟件流暢性，防止卡頓。

3)分屏展示：將屏幕按照功能劃分為多個區域，界面分割清晰,菜單選項卡鎖定，不論處于多級目錄的那一層，都可以做到一鍵切換及返回。

4)器件認知采用三維仿真技術，全面展示空氣開關、日光燈、電度表等的結構，讓學生對空氣開關、日光燈、電度表原理有更深入的認識，多個三維模型可任意切換顯示隱藏，實現重點突出，細節完善。

5)縮放模式：所有的三維場景與模型，必須支持模型的自由縮放，即將模型在每個面上都可以自由的拖動拉伸縮放，實現模型點到面的任意變形,實現放大鏡效果，觀察任意位置的細節。7)觀察模式：所有的三維場景與模型，必須支持自由觀察，實現三維空間內任意角度的觀察模型。

8)拖拽模式：所有的三維場景與模型，必須能夠自由點擊拖拽到任意位置，以實現學生對整體與部分的結構認知，可以在視野內任意位置隨意整體放大或縮小。9)結構詳情：選擇相應模型，自動展示立體高清結構圖，采用引出線指示結構部件名稱，詳情文字描述當前元件結構原理與應用場景。10)必須包含以下多種電路教學，每種電路均可以獨立完成接線運行，模擬真實按鈕按下效果，日光燈或者電動機必須能夠模擬仿真點亮或者運行，各種電路中的傳感器以及其他執行器件能夠根據操作進行相應變化。

11)白熾燈照明線路 (開關可按下或抬起，白熾燈可以根據開關動作點亮或熄滅）。實驗接線：接線為實驗中的重要步驟，本系統采用多種不同顏色的線來分步驟展示實驗接線，當前接線采用呼吸效果，提醒學生接線進度，每一步接線都配有語音播報和文字提醒，讓學生能夠快速的掌握實驗接線。12)日光燈照明線路(含日光燈原理介紹，及日光燈線路，連接，開關可按下或抬起，日光燈可以根據開關動作點亮或熄滅）。實驗接線：接線為實驗中的重要步驟，本系統采用多種不同顏色的線來分步驟展示實驗接線，當前接線采用呼吸效果，提醒學生接線進度，每一步接線都配有語音播報和文字提醒，讓學生能夠快速的掌握實驗接線。13)雙控照明線路。實驗接線：接線為實驗中的重要步驟，本系統采用多種不同顏色的線來分步驟展示實驗接線，當前接線采用呼吸效果，提醒學生接線進度，每一步接線都配有語音播報和文字提醒，讓學生能夠快速的掌握實驗接線。

14)節能燈、插座線路。配有語音提醒系統，實驗接線：接線為實驗中的重要步驟，本系統采用多種不同顏色的線來分步驟展示實驗接線，當前接線采用呼吸效果，提醒學生接線進度，每一步接線都配有語音播報和文字提醒，讓學生能夠快速的掌握實驗接線。

15)吸頂燈控制線路。實驗接線：接線為實驗中的重要步驟，本系統采用多種不同顏色的線來分步驟展示實驗接線，當前接線采用呼吸效果，提醒學生接線進度，每一步接線都配有語音播報和文字提醒，讓學生能夠快速的掌握實驗接線。

16)單相電度表的直接接線(線路按鈕按下，單相電表度數會根據通電時間長短，進行相應度數變化)。實驗接線：接線為實驗中的重要步驟，本系統采用多種不同顏色的線來分步驟展示實驗接線，當前接線采用呼吸效果，提醒學生接線進度，每一步接線都配有語音播報和文字提醒，讓學生能夠快速的掌握實驗接線。17)電壓表、電流表安裝電路(按鈕按下，線路中電壓表和電流表能夠顯示實際電壓與電流，并出現相應變化)。實驗接線：接線為實驗中的重要步驟，本系統采用多種不同顏色的線來分步驟展示實驗接線，當前接線采用呼吸效果，提醒學生接線進度，每一步接線都配有語音播報和文字提醒，讓學生能夠快速的掌握實驗接線。

18)三相電機點動電路(接線完成后，空氣開關開啟，按下點動按鈕，電機模擬轉動)。實驗接線：接線為實驗中的重要步驟，本系統采用多種不同顏色的線來分步驟展示實驗接線，當前接線采用呼吸效果，提醒學生接線進度，每一步接線都配有語音播報和文字提醒，讓學生能夠快速的掌握實驗接線。19)三相電機自鎖電路(接線完成后，空氣開關開啟，按下點動按鈕，電機模擬轉動)。實驗接線：接線為實驗中的重要步驟，本系統采用多種不同顏色的線來分步驟展示實驗接線，當前接線采用呼吸效果，提醒學生接線進度，每一步接線都配有語音播報和文字提醒，讓學生能夠快速的掌握實驗接線。

20）三相電機正反轉電路(接線完成后，空氣開關開啟，按下相應按鈕，電機模擬正反轉)。實驗接線：接線為實驗中的重要步驟，本系統采用多種不同顏色的線來分步驟展示實驗接線，當前接線采用呼吸效果，提醒學生接線進度，每一步接線都配有語音播報和文字提醒，讓學生能夠快速的掌握實驗接線。

1

臺

19

物料分揀教學實訓系統

1、系統需求：必須能夠支持windows7 、Windows8、Windows10系統。

2、多技術展示：采用二維彩頁、三維模型、文字語音同步系統，針對帶傳動系統進行多角度多功能的輔助學習，軟件和硬件統一結合，創造出最佳的教學與學習體驗。結構認知

1）包含帶傳動主要模塊結構介紹：單聯件、電磁閥、微型氣缸、操作面板、減速電機、光電開關、接近開關等。

2）所有結構認知采用高清彩頁式結構展示，引出線注釋名稱與結構功能，使結構認知層次清晰，詳細明了。

3、每種結構認知都配有語音講解系統，語音講解包含部件名稱、組成結構、主要功能等。語音講解與彩頁結構展示有機組合，讓學生對整體結構有更加清晰直觀的理解。結構認知詳情區，當選擇不同的結構進行認知時，詳情區顯示相應的詳細文字介紹，與語音系統保持一致。原理操作

1）包含安全操作提醒（包括人身安全保護、實訓裝置提供的安全措施）、操作注意事項（正確的操作步驟、禁止的操作），采用語音播報加文字提醒方式，重點突出。

2）帶傳動系統的組成原理學習：各主要結構相互關系與完成的功能。全部輔助有語音提醒，生動形象。

3）準備工作：配有文字語音提示，詳細介紹實驗前所需準備工作。

4、實驗接線：接線為實驗中的重要步驟，本系統采用多種不同顏色的線來分步驟展示實驗接線，當前接線采用呼吸效果，提醒學生接線進度，每一步接線都配有語音播報和文字提醒，讓學生能夠快速的掌握實驗接線。三維教學

1）采用三維仿真技術，全面展示單聯件、迷你氣缸、減速電機的結構，讓學生對單聯件、迷你氣缸、減速電機原理有更深入的認識，多個三維模型可任意切換顯示隱藏，實現重點突出，細節完善。

2）支持多種模式

3）縮放模式：所有的單聯件、迷你氣缸、減速電機部件，必須支持六面盒式模型的自由縮放，即將模型分為六面，在每個面上都可以自由的拖動拉伸縮放，實現模型點到面的任意變形,實現放大效果，觀察任意位置的細節。觀察模式：所有的單聯件、迷你氣缸、減速電機部件，必須支持自由觀察，即模型可以按照學生選擇的速度在任意方向勻速繞軸旋轉，實現三維空間內任意角度的觀察模型。

4）拖拽模式：所有的單聯件、迷你氣缸、減速電機部件，必須能夠自由點擊拖拽到任意位置，以實現學生對整體與部分的結構認知，可以在視野內任意位置隨意整體放大或縮小。

當點擊三維單聯件、迷你氣缸、減速電機模型不同的部件時，配有相應的語音播報系統，介紹該部件的結構與功能。當點擊三維單聯件、迷你氣缸、減速電機模型不同的部件時，配有相應的文字詳情提示，介紹該部件的結構與功能。

1

臺

20

PLC接線調試仿真平臺

(整實訓室配置一臺供教師使用)

1.1、人工智能學習平臺可操作面板采用1：1實物映射，達到與真實的實訓裝置相對應，虛擬出真實的操作方式，系統集成雙核多線程運算， Ubuntu 18.04操作系統，具備20/32TOPS浮點運算的AI處理能力。預裝數據處理算法框架，支持以太網通訊。
1.2、內置先進的路徑追蹤算法，自動識別可接線區域與非可接線區域。
1.3、具有示教功能，支持點位示教，在可接線區域內任意位置，示教可接線點位并附加物理碰撞屬性，示教結果經數據處理框架處理后保存入數據庫系統，算法自動處理示教數據，完成路徑規則制定，生成正確的接線結果。
1.4、接線學習：系統支持點選紅、黃、藍、綠、黑任一種實訓導線，在可接線區域內，完成導線的拖動，自動追蹤拖動路徑識別路徑邊界。生成的導線默認具有物理碰撞屬性，碰撞到不同物理屬性單元，具有不同處理邏輯。
1.5、導線支持點選及一鍵刪除，在場景范圍內，導線端點能夠自動識別具有同等物理屬性的示教點，具有實時碰撞檢測功能，當進入碰撞范圍后，自動吸附到示教點。

1.6、所有接線完成后，具有結果校驗功能，判定依據為示教生成的正確結果，如出現導線漏接，則示教點根據算法路徑，生成虛線提示，代表需要接線，如出現導線接錯，則該錯誤導線被標記錯誤。
1.7、校驗復位，生成校驗結果后，可以一鍵復位，從場景內清除結果提示重置接線場景。

1.8、點評備注功能：可供選擇的有箭頭線、矩形框、任意涂鴉，文字輸入，具有撤銷功能，點評備注具有保存功能，生成文件保存至資源目錄下，可通過系統再次調出查看。

1.9、實訓裝置安全保護功能：如進行某一項目實訓過程中，經校驗結果未達到完全正確，則實訓裝置無法上電(針對教師機)，防止因接線錯誤導致元件的損壞。
1.10、遠程資源中心：系統內置二維碼生成功能，針對設備生成二維碼，用戶可通過掃描附帶二維碼直接跳轉至系統綁定資源中心，資源中心包括教學課件、設備手冊、知識分享、使用注意等。
1.11、遠程資源中心必須包含針對該設備的視頻教學與動畫資源。

1

套

1

工具箱

不低于14寸

1

只

2

內六角扳手

加長型

1

套

3

尖嘴鉗

160mm

1

只

4

剝線鉗

HY-150

1

只

5

壓線鉗

HS-06WF

1

把

6

十字螺絲刀

3寸

1

把

7

一字螺絲刀

3寸

1

把

8

斜口鉗

160mm

1

只

9

十字螺絲刀

3×75mm

1

把

10

一字螺絲刀

 3×75mm

1

把

11

鐘表螺絲刀

1

套

12

萬用表

MY60

1

個

13

奶子錘（小號）

1

個

14

尼龍棒

長500px 直徑30mm

1

條

15

橡膠榔頭（小號）

1

個

16

內卡簧鉗

1

把
