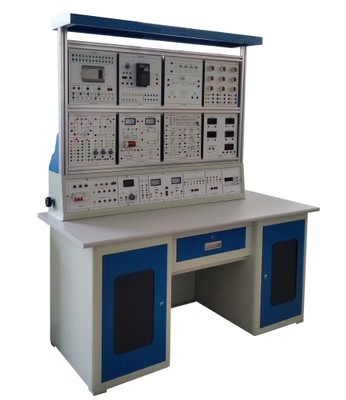

定制電工電子裝配實訓臺BC-DGDZ05實驗臺工藝教學培訓考核裝置

本公司可按用戶要(yao)求定制定做產(chan)品。

一、功能概述

1、本實驗臺(tai)為(wei)鈑金結構，由實驗掛箱、功能模塊、實驗桌、儲藏柜等組成。結構牢固(gu)、規格標準、外型(xing)美觀大方。

2、實驗(yan)掛(gua)箱(xiang)采(cai)用(yong)可(ke)拆分式“模(mo)塊(kuai)”結構，具有(you)任意組合，利于功能升級(ji):同時(shi)也解決整機維(wei)修難的問題，只要將體積小(xiao)的掛(gua)箱(xiang)寄回(hui)廠家就可(ke)以快速(su)、方(fang)(fang)便(bian)的解決相應的問題。為保證實驗(yan)安全(quan)，高壓電源輸(shu)(shu)入輸(shu)(shu)出采(cai)用(yong)高安全(quan)、可(ke)靠的互套插座(zuo)；低壓信號、電源模(mo)塊(kuai)采(cai)用(yong)大、小(xiao)兩種市(shi)場上常用(yong)大小(xiao)的插座(zuo)輸(shu)(shu)出，這中雙(shuang)插座(zuo)接口輸(shu)(shu)出方(fang)(fang)便(bian)適合不同接插線(xian)、連接口的使用(yong)。

3、實(shi)驗內容包括“電(dian)(dian)(dian)路分析(xi)”“電(dian)(dian)(dian)工基(ji)礎(chu)”“電(dian)(dian)(dian)工學”“電(dian)(dian)(dian)子(zi)(zi)(zi)技術(shu)”“電(dian)(dian)(dian)子(zi)(zi)(zi)學”“模擬電(dian)(dian)(dian)子(zi)(zi)(zi)技術(shu)”“數(shu)字(zi)電(dian)(dian)(dian)子(zi)(zi)(zi)技術(shu)”“電(dian)(dian)(dian)力拖動”等課(ke)程實(shi)驗項目(mu)，采用掛箱式結構設計，方便增配或擴展其他實(shi)驗項目(mu)。

（參(can)考圖片(pian)以實物為(wei)準）

二、技術性能

2.1：輸入電(dian)壓：三相五線制 380 V（1±10%）50 Hz；

2.2：工作環(huan)境：環(huan)境溫度為：-5℃～＋40℃；

2.3：裝(zhuang)置容量：＜1KVA；

2.4：安全保護：漏電動作電流≤30mA 過流保護、熔斷(duan)器保護；

2.5：平(ping)臺外形尺(chi)寸：1600mm×700mm×1600mm

三、基本配置及(ji)功能

由實(shi)驗(yan)桌、電(dian)源(yuan)模(mo)塊（功(gong)能模(mo)塊）、實(shi)驗(yan)掛箱、實(shi)驗(yan)器(qi)材等組成。

3.1：實訓臺桌

3.1.1：實(shi)驗臺桌主體(ti)結構采用鈑金設計(ji)，圓弧折彎，美觀大方(fang)。柜(ju)門采用有機玻璃設計(ji)，內部存放，一目了(le)然。

3.1.2：臺面材質：為實芯理化板(ban)，耐磨堅固(gu)耐用，前(qian)部厚度不小于20mm。                               ;

3.2：功能模塊

功能模塊高壓電(dian)源(yuan)輸入輸出(chu)采用(yong)高安(an)全、可靠的互套插(cha)座；低(di)壓信號(hao)、電(dian)源(yuan)采用(yong)大(da)、小兩種(zhong)市場上(shang)常用(yong)大(da)小的插(cha)座輸出(chu)，這種(zhong)雙插(cha)座接口輸出(chu)方便適合不同接插(cha)線、連(lian)接口的使用(yong)。

3.3：實驗掛箱

實(shi)驗掛箱面(mian)(mian)板正(zheng)面(mian)(mian)印(yin)有原(yuan)理圖及(ji)符號，反面(mian)(mian)焊有相(xiang)應元(yuan)器件(jian)，需要測量及(ji)觀(guan)察的部分裝有鎖緊式接插件(jian)，使用方(fang)便、直(zhi)觀(guan)、可靠，實(shi)驗電(dian)路采(cai)用單(dan)元(yuan)電(dian)路方(fang)式設計，每個單(dan)元(yuan)電(dian)路以基本電(dian)路為(wei)(wei)主，連接不同的元(yuan)件(jian)為(wei)(wei)該電(dian)路參數(shu)或通過不同的單(dan)元(yuan)電(dian)路組合，完成不同的實(shi)驗要求(qiu)。

【性能參數】

1、工作環境(jing)：電源輸入AC 380(1±10%）V；溫度(du)-10℃～+40℃；相對濕(shi)度(du)<85%(25℃)；海(hai)拔(ba)高(gao)度(du)：<4000m。

2、交流(liu)輸(shu)(shu)出：多(duo)組交流(liu)低壓輸(shu)(shu)出，波段(duan)開關換擋，市電220V插(cha)座輸(shu)(shu)出，三相(xiang)調壓輸(shu)(shu)出。

3、直流(liu)(liu)輸出(chu)：±12V、±5V固定穩(wen)壓(ya)電(dian)源輸出(chu)，帶短路(lu)保護。雙組DC 0～30V輸出(chu)，具備(bei)過流(liu)(liu)過載保護，斷電(dian)自恢(hui)復。

4、恒流源(yuan)：500mA恒流源(yuan)連續(xu)可調輸出，數字電(dian)流表指示。

5、儀(yi)表(biao)(biao)：配(pei)備3只直(zhi)流50mA電(dian)流表(biao)(biao)，1只交流5A電(dian)流表(biao)(biao)，1只智能(neng)單(dan)相功(gong)率(lv)表(biao)(biao)（含電(dian)流、電(dian)壓、功(gong)率(lv)、功(gong)率(lv)因素等）。6、其他：單(dan)次脈沖輸出兩組。

【主要配置】

1. 三相電源實驗儀器

配(pei)置交流(liu)(liu)(liu)三相(xiang)五(wu)線380V±5%電源，具(ju)備急停(ting)控制，過(guo)(guo)載、過(guo)(guo)壓(ya)、過(guo)(guo)流(liu)(liu)(liu)等保護功能，配(pei)置三相(xiang)調壓(ya)器（功率≥1500W）及其過(guo)(guo)流(liu)(liu)(liu)過(guo)(guo)載的(de)保護裝置。

1. 恒流源及常用穩壓源

直(zhi)(zhi)流穩壓電(dian)源：提供正(zheng)負(fu)12V直(zhi)(zhi)流穩壓電(dian)源輸出，提供正(zheng)負(fu)5V直(zhi)(zhi)流穩壓電(dian)源輸出。

恒(heng)流源：0--500mA連續無極可調，數字表顯(xian)示，開路保護，并可隨時切換(huan)低量程檔位(wei)輸出在微控制電路實驗(yan)中起到絕對精(jing)度誤差。

    單次(ci)脈沖(chong)：可以輸(shu)出高低脈沖(chong)信號。

1. 電工實驗掛箱

基爾(er)霍夫(fu)電(dian)流定律(lv)(lv)的驗(yan)證、基爾(er)霍夫(fu)電(dian)壓定律(lv)(lv)的驗(yan)證、疊加定律(lv)(lv)的驗(yan)證、戴維南(nan)定理的驗(yan)證。

1. 儀表掛箱

配(pei)備3只(zhi)直流50mA電(dian)流表，1只(zhi)交流5A電(dian)流表，1只(zhi)智(zhi)能單相(xiang)功(gong)率(lv)表（含電(dian)流、電(dian)壓、功(gong)率(lv)、功(gong)率(lv)因素等(deng)）。

1. 電容與照明掛箱

設(she)有多種電(dian)容值的(de)電(dian)容，內(nei)置(zhi)環形(xing)日光(guang)(guang)燈光(guang)(guang)管，透光(guang)(guang)開窗，無灼(zhuo)傷(shang)風險。完成(cheng)提高日光(guang)(guang)燈功率因素實驗，探究負載與功率因數的(de)關系。

1. 白熾燈掛箱

通(tong)過(guo)調(diao)壓器與九只白熾燈，探究(jiu)三相負載(zai)的(de)星三角連(lian)接關系。

1. 變壓器掛箱

變壓器(qi)同名端判斷的方法。

1. 模擬電子技(ji)術(shu)(shu)實驗(yan)掛(gua)箱一/模擬電子技(ji)術(shu)(shu)實驗(yan)掛(gua)箱二(er)

設有(you)二(er)極(ji)管/三極(ji)管的(de)簡單(dan)測試；單(dan)極(ji)放(fang)大(da)/兩級放(fang)大(da)/多級放(fang)大(da)電(dian)(dian)(dian)路(lu)(lu)；射極(ji)跟隨器(qi)(qi)電(dian)(dian)(dian)路(lu)(lu)；差動放(fang)大(da)電(dian)(dian)(dian)路(lu)(lu)；場(chang)效應管放(fang)大(da)電(dian)(dian)(dian)路(lu)(lu)；集(ji)(ji)成運放(fang)基本測試電(dian)(dian)(dian)路(lu)(lu)；集(ji)(ji)成運放(fang)比例求和(he)電(dian)(dian)(dian)路(lu)(lu)；集(ji)(ji)成運放(fang)的(de)積分(fen)/微(wei)分(fen)電(dian)(dian)(dian)路(lu)(lu)；電(dian)(dian)(dian)壓比較器(qi)(qi)；RC正(zheng)弦(xian)波(bo)振蕩電(dian)(dian)(dian)路(lu)(lu)；LC振蕩器(qi)(qi)及選頻放(fang)大(da)器(qi)(qi)；有(you)源(yuan)濾波(bo)器(qi)(qi)；集(ji)(ji)成功率(lv)放(fang)大(da)器(qi)(qi)；互補對稱功率(lv)放(fang)大(da)器(qi)(qi)；集(ji)(ji)成穩壓器(qi)(qi)；串聯穩壓電(dian)(dian)(dian)路(lu)(lu)；晶閘管可(ke)控整流電(dian)(dian)(dian)路(lu)(lu)等(deng)；掛箱面(mian)板正(zheng)面(mian)印有(you)原理圖及符號，反面(mian)焊(han)有(you)相應元器(qi)(qi)件，使用方便、直(zhi)觀、可(ke)靠。

1. 數(shu)字(zi)電子技術實驗掛箱(xiang)三

設(she)有(you)(you)8組8421共陰、共陰共陽(yang)數碼(ma)管(guan)各2組,16P活動(dong)插(cha)座6只，14P活動(dong)插(cha)座6只、二極(ji)管(guan)及三(san)極(ji)管(guan)特性單元實驗電路(lu)；555電路(lu)，萬能(neng)擴展部分等，以及實驗所需(xu)的(de)芯片(pian)及器件。可以完成(cheng)基本門電路(lu)的(de)測試；編(bian)碼(ma)器/譯碼(ma)器電路(lu)；RS/JK/D等觸(chu)發器；計(ji)數器/加法器/移位寄(ji)存器等；七人表(biao)決電路(lu)/智能(neng)交通燈電路(lu)/秒表(biao)設(she)計(ji)電路(lu)/智能(neng)競賽搶答(da)器/數字頻(pin)率計(ji)的(de)設(she)計(ji)等；掛(gua)箱(xiang)面板正面印有(you)(you)原理圖及符號，反面焊有(you)(you)相應元器件，使用方便(bian)、直(zhi)觀、可靠。

實(shi)訓連(lian)(lian)接(jie)線：根據不(bu)(bu)同實(shi)訓項(xiang)目(mu)的(de)特點(dian)，配備兩(liang)種不(bu)(bu)同規格的(de)實(shi)訓連(lian)(lian)接(jie)線，強(qiang)弱電均采用(yong)高(gao)(gao)可靠護套(tao)結構用(yong)槍(qiang)插(cha)(cha)連(lian)(lian)接(jie)線（不(bu)(bu)存在(zai)任何觸電的(de)可能），里面采用(yong)無氧銅(tong)抽(chou)絲而成頭發(fa)絲般細(xi)的(de)多股線，達到(dao)超(chao)軟目(mu)的(de)，外(wai)(wai)包丁(ding)晴聚氯己(ji)烯絕緣層，具有(you)柔軟、耐壓(ya)高(gao)(gao)，強(qiang)度大、防硬化、韌性好(hao)等優點(dian)，插(cha)(cha)頭采用(yong)實(shi)芯銅(tong)質(zhi)件外(wai)(wai)套(tao)鈹輕銅(tong)彈片，接(jie)觸安全可靠；兩(liang)種導線都只能配合相應內(nei)孔的(de)插(cha)(cha)座(zuo)，不(bu)(bu)能混插(cha)(cha)，大大提(ti)高(gao)(gao)了實(shi)訓的(de)安全及合理性。

四(si)、實驗項目（部分）

電工基礎

1.基本電工儀表的(de)使用與(yu)測量誤差的(de)計算

2.基爾霍夫定律的驗證

3.電路元件伏安特性的測量

4.疊加原理的驗證

5.電壓源與電流源的等效變換

6.戴維南定理

7.雙口網絡測試

8.受控源VCVS、VCCS、CCVS、CCCS的研究

9.典型電信號的觀察與測量

10.RC一階電路的響應測試

11.R、L、C元件阻抗特性的測定

12.RC選頻網絡特性測試

13.互感電路觀測

14.單相鐵心變壓器特性的測試

15.三相交流電路電壓、電流的測量

16.三相電路功率的測量

17.單相電度表的校驗

18.回轉器

19.電阻的串并聯電路

20.電流互感器

21.R、L、C串聯諧振電路的研究

22.二階動態電路響應的研究

模擬部分：

1.常用(yong)電子儀器(qi)的使用(yong)

2.二極(ji)管的簡單測試

3.晶體三極管(guan)輸(shu)入輸(shu)出(chu)特性實(shi)驗

4.單級放大電路

5.兩級放大電路

6.負反饋放大電路

7.射極跟隨器

8.差動放大電路

9.場效應管放大器

10.RC正(zheng)弦波振蕩(dang)電路

11.LC振蕩器(qi)及選頻放大器(qi)

12.集成運放的基本(ben)參數測(ce)試

13.集(ji)成運放(fang)比例求(qiu)和運算電路(lu)

14.集成運(yun)放的積(ji)分、微分電路

15.集成運放的電壓(ya)比較器電路

16.集成功率放大器(qi)

17.集成穩壓

數電部分：

1.晶體管開關特性、限幅器(qi)與鉗位器(qi)

2.TTL集成邏(luo)輯門的邏(luo)輯功能與參(can)數測試

3.TTL集成邏輯電路的連接和驅動

4.組合邏(luo)輯電(dian)路的設計與測試

5.編碼器及其應用

6.譯碼器及其應用

7.數據選擇(ze)器(qi)及其(qi)應用

8.RS觸發(fa)器(qi)及其應用(yong)

9.JK觸發(fa)器及其應用

10.D觸發器及其(qi)應用

11.計數器及其應(ying)用

12.移位寄(ji)存器及其應用(yong)

13.使用(yong)門電(dian)路產生脈沖信號

14.單穩態(tai)觸(chu)發(fa)器(qi)與施(shi)密特觸(chu)發(fa)器(qi)

15.555時基電路及其應用
