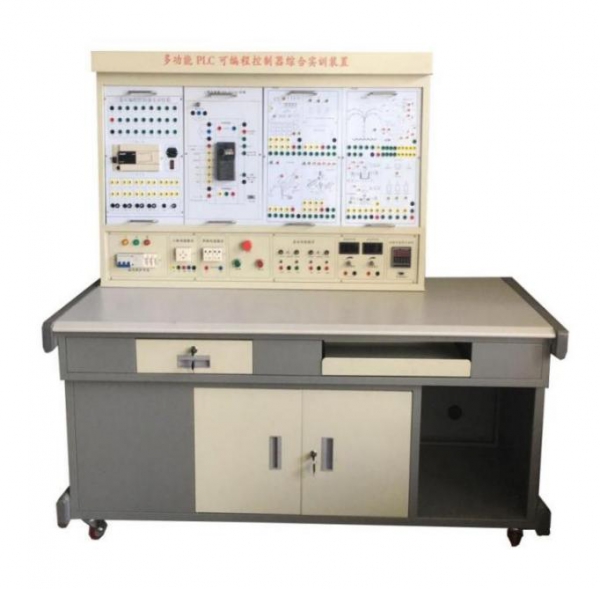

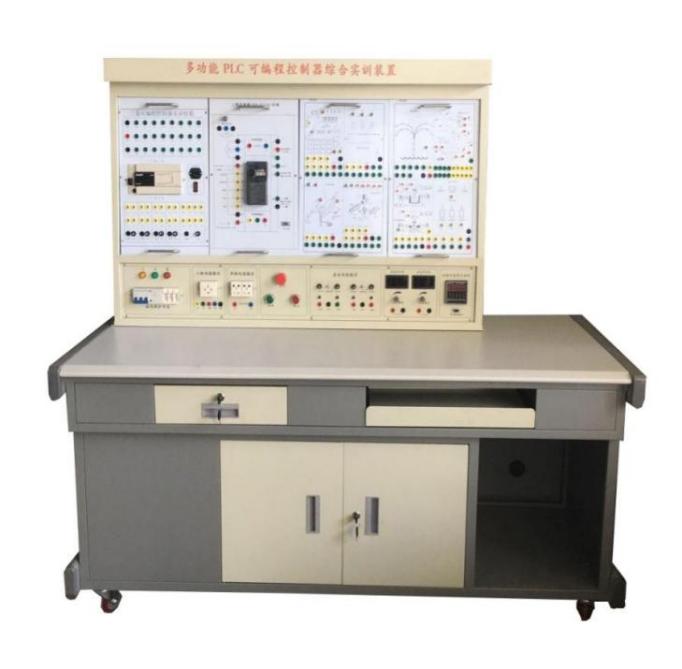

西門子S7-1200 PLC機電傳動與控制實驗平臺BCPLC-12A實訓臺試驗平臺
本公司可按用戶要求定制定做產品。
一、技術性能
1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜0.5kVA
4、重 量：100kg左右
5、外形尺寸：1700mm×700mm×1630mm
6、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
二、實訓裝置的基本配置及功能
實訓裝置由控制屏、實訓桌、主機實訓組件、實訓模塊等組成。裝置設有電壓型和電流型漏電保護器，各電源輸出均有監示及短路保護等功能，各測量儀表均有可靠的保護功能，使用安全可靠，同時控制屏還設有定時器兼報警記錄儀，記錄實訓考核時間及誤操作次數。
（一）控制屏
1、交流電源控制單元
三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制、同時具有漏電告警指示及告警復位。
提供三相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護。
2、定時器兼報警記錄儀
定時器兼報警記錄儀，平時作時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可自動記錄由于接線或操作錯誤所造成的漏電告警次數。
3、直流電源、直流電壓/電流表、邏輯電平輸出及指示等
直流電壓：0～15V可調輸出；直流電流：0～20mA可調輸出；直流數字電壓表/電流表：電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級，電流表量程0～200mA、精度0.5級；同時設有邏輯電平輸出（點動、自鎖）、邏輯電平指示。
4、主機實訓掛箱組件：配置西門子PLC S7-1200 CPU
基本配置：
序號 | 編號 | 控制對象實訓模塊 | 實訓教學目標 |
1 | SX1 | 搶答器 / 音樂噴泉 | 通過對搶答系統中各組人員搶答時序的監視和控制，掌握條件判斷控制指令的編寫方法；通過對音樂噴泉控制系統中 “ 水流 ” 及音樂的循環控制，掌握循環指令的編寫方法。 |
2 | SX2 | 裝配流水線 / 十字路口交通燈 | 通過對 “ 生產流水線 ” 順序加工過程及十字路口交通燈路況信號控制，掌握順序控制指令的編寫方法。 |
3 | SX3 | 水塔水位 / 天塔之光 | 通過對 “ 水塔水位 ” 和 “ 儲水池水位 ” 變化過程的判斷，了解簡單邏輯控制指令的編寫方法。通過對天塔之光閃亮過程的移位控制，掌握移位寄存器指令的編寫方法。 |
4 | SX4 | 自動送料裝車 / 四節傳送帶 | 通過對傳送帶啟停、傳送狀態的控制和對貨物在自動送料裝車系統中流向、流量的控制，掌握較復雜邏輯控制指令的編寫方法。 |
5 | SX5 | 多種液體混合裝置 | 通過對 “ 液體混合裝置 ” 中不同液體比例及液體混合時攪拌時間的控制，掌握條件判斷指令及各種不同類型的定時器指令的編寫方法。 |
6 | SX6 | 自動售貨機 | 通過用用戶投幣數目的識別和自動售貨機中各種 “ 貨物 ” 的進出控制，掌握各種計數器指令及比較輸出指令的編寫方法。 |
7 | SX7 | 自控軋鋼機 / 郵件分揀機 | 通過對自控軋鋼機和郵件分揀機材料（ “ 鋼錠 “ 郵件 ” ）來料數量、來料類別識別及對各種執行器（例如 “ 電機 ” ）啟停時序的控制，掌握數值運算指令及中斷指令的編寫方法。 |
8 | SX8 | 機械手控制 / 自控成型機 | 通過對機械手停留 “ 位置 “ 及自控成型機各方向 “ 液缸位置 ” 的控制，掌握一個完整工業應用系統中的較簡單邏輯控制程序的編寫能力。 |
9 | SX9 | 加工中心 | 通過對加工中心中各方向 “ 電機 ” 運行方向及 “ 刀庫 ” 進出刀、換刀過程的控制，掌握一個完整工業應用系統中的較復雜邏輯控制的編寫能力。 |
10 | SX10 | 四層電梯 | 通過對一個完整的四層電梯模型的綜合控制，初步掌握 PLC 控制系統的分析、 I/O 分配、設計 I/O 接線圖、接線、編程、調試等工作過程的綜合知識。 |
實訓項目
（一） PLC 模擬控制應用實訓可選擇
1. 星三角控制
2 .搶答器/機械手
3、電機控制
4、七段數碼顯示
5、交通信號燈自控和手控
6、水塔水位自動控制
7、電梯控制模型
8、五相步進電動機控制
9、多種液體自動混合
10、自動送料裝車系統
11、自動售貨機
12、自動洗衣機
13、電鍍系統
14、加工中心刀具庫
15、裝配流水線
16、沖壓機系統控制
17、音樂噴泉
18、天塔之光
五、電工技能與實訓仿真軟件：
可以學習電工基本常識與操作、電工儀表、照明電路安裝、
電機與變壓器、低壓電器、電工識圖
0.三相電機帶過載保護的運轉控制
三相電機聯動控制、行程控制
自藕降壓起動三相電機控制
接觸器Y/△啟動三相電機控制
時間繼電器Y/△啟動三相電機控制
三相電機機械制動控制
三相電機反接制動控制
三相電機能耗制動控制
接觸器控制雙速三相電機調速控制
電動葫蘆控制
三相電機繞線式電動機起動控制
C620車床電氣控制
M7120平面磨床控制電路
Z535鉆床電氣控制電路
直流電動機調速控制
直流電動機制動控制
直流電動機正反轉控制
電工照明實訓仿真部分：
試驗1: 單極開關控制電路
試驗2: 觸摸開關控制電路
試驗3: 感應開關控制電路
試驗4: 聲控開關控制電路
試驗5: 單極開關串聯控制電路
試驗6: 單極開關并聯控制電路
試驗7: 單極開關混聯控制電路
試驗8: 白熾燈并聯電路
試驗9: 白熾燈混聯電路
試驗10: 日光燈控制電路
試驗11: 單相電度表直接安裝電路
試驗12: 單相電度表間接安裝電路
電工電拖實訓仿真部分：
試驗13: 異步電動機手動單向運轉控制
試驗14: 異步電動機點動控制
試驗15: 異步電動機自鎖控制
試驗16: 具有過載保護自鎖控制
試驗17: 異步電動機單向點動起動控制
試驗18: 異步電動機兩地控制
試驗19: 異步電動機聯鎖正反轉控制
試驗20: 正反轉點動、起動控制
試驗21: 雙重聯鎖正反轉控制
試驗22: 自動往返控制
試驗23: 電機延時啟動控制
試驗24: 自動順序起動控制
